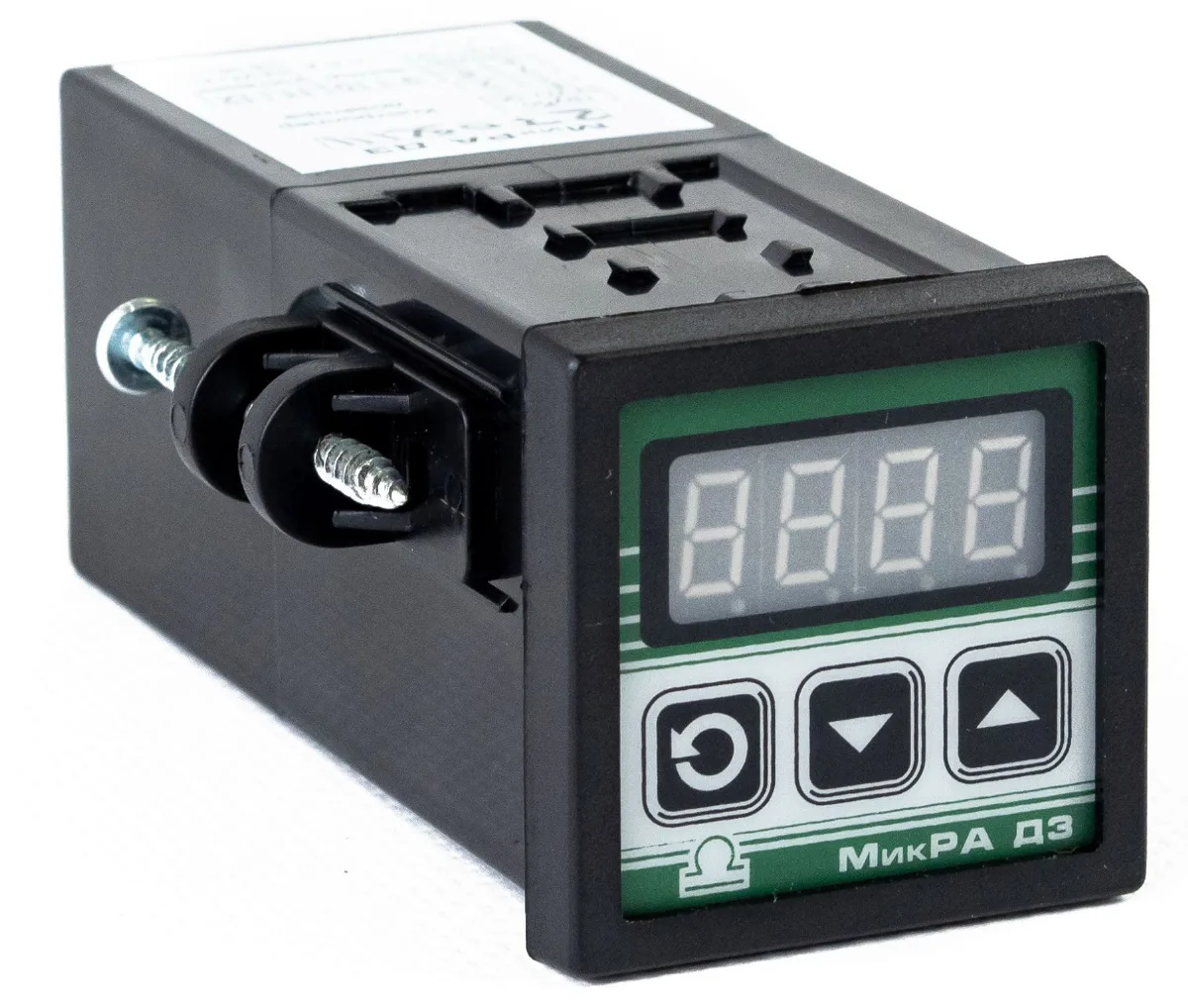

МікРа Д3 – контролер механічного дозатора

Контролер вагового дозатора.

Мікропроцесорний контролер МікРА Д3 призначений для управління інтенсивністю та часом роботи вібратора вагового дозатора важільного типу, або для фазового регулювання діючого значення змінного струму в системах автоматики(режими d3 та d4 ). Контролер може працювати у таких режимах: d1 – режим контролера МікРА Д1 – контроль грубого засипання за часом та регулювання інтенсивності точної досипки від 5 до 30 одиниць; d2 – режим контролю грубого засипання по зовнішньому датчику та регулювання інтенсивності точної досипки від 5 до 30 одиниць; d3 – режим регулювання інтенсивності(діючого значення змінного струму) від 5 до 30 одиниць. d4 – режим регулювання інтенсивності(діючого значення змінного струму) від 1 до 100 одиниць. d5 – аналогічний режиму d1 , але з можливістю регулювання інтенсивності грубого засипання та точної досипки від 1 до 100 одиниць. d6 – аналогічний режиму d2 , але з можливістю регулювання інтенсивності грубого засипання та точної досипки від 1 до 100 одиниць. Потрібний режим роботи можна вибрати за допомогою кнопок на передній панелі. Сигналом для початку роботи контролера є подача імпульсної напруги на вхідні контакти " синхро ". При цьому в режимах d1 і d5 запускається таймер, на навантаження подається максимальна напруга (груба засипка). По закінченні часу витримки таймера включається фазоімпульсний модулятор і напруга на навантаженні зменьшується на величину, що визначається уставкою контролера (точне досипання). Вхідна імпульсна напруга служить для прив'язки фазоімпульсного модулятора до моменту переходу напруги мережі через нульове значення. З цієї причини воно має формуватися шляхом випрямлення (однополуперіодним або мостовим випрямлячем) змінної напруги 12 – 27 тієї ж фази, до якої підключене навантаження.
