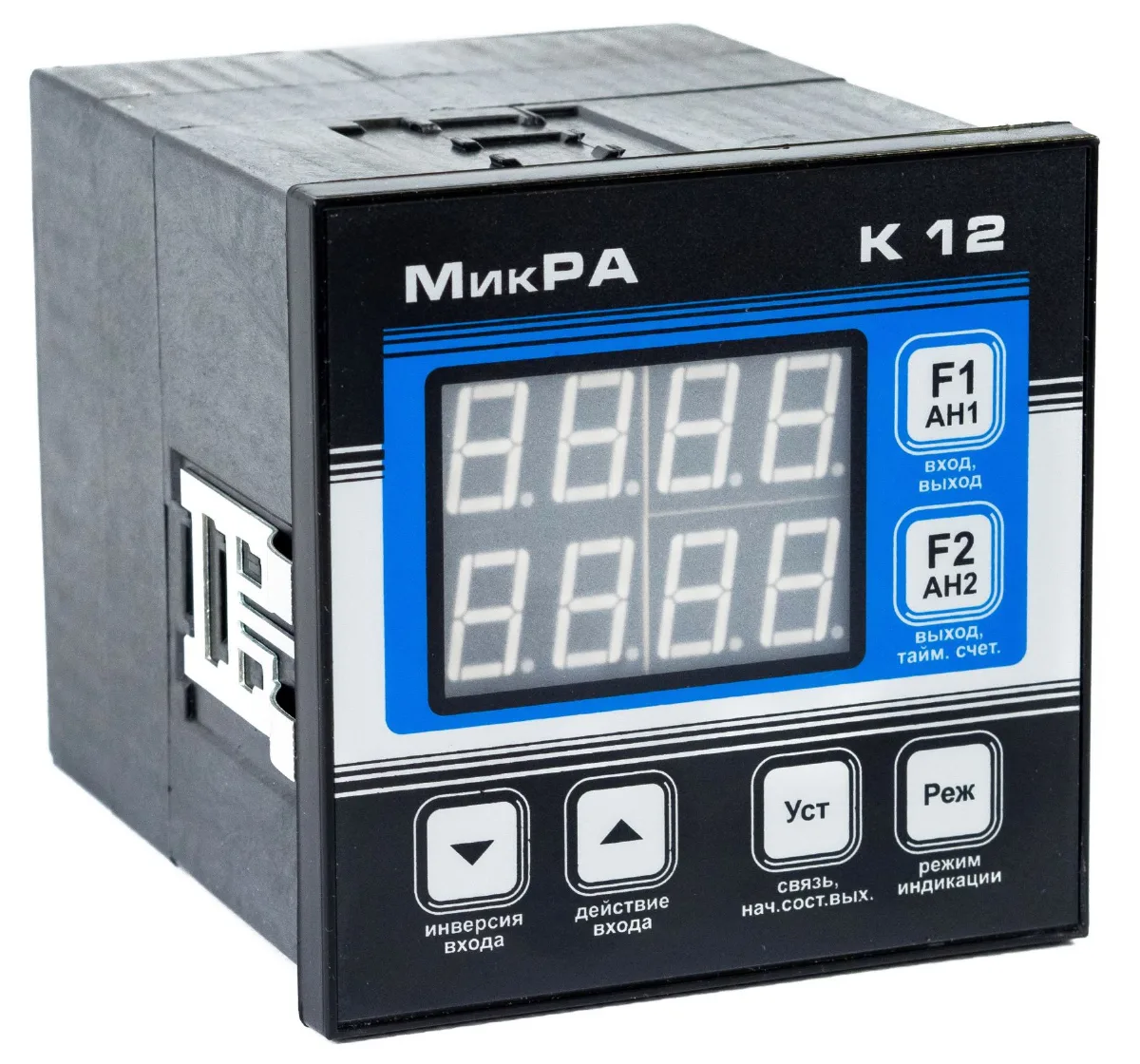

МікРа К12-С – універсальний програмований контролер

Універсальний програмований контролер.

Мікропроцесорний програмований контролер МікРА К12 призначений для застосування в системах управління промисловим обладнанням. Контролер може використовуватися для управління різними верстатами, автоматичними та напівавтоматичними установками з виробництва та пакування виробів та продуктів, окремими виконавчими механізмами. Контролер реалізує програму керування виходами за сигналами дискретних входів. Програмування контролера виконується з передньої панелі без використання додаткового обладнання. У пам'яті контролера можна зберегти до 7 різних програм роботи устаткування з можливістю оперативного вибору однієї з них. Програми роботи контролера можуть бути захищені від випадкової зміни видаленням перемички на задній панелі. Для створення програм роботи обладнання можна використовувати онлайн редактор МікРА К24 Edit . Наявність двох аналогових входів дозволяє організувати у складі обладнання два канали регулювання температури за пропорційно – інтегрально – диференціальним (ПІД) законом регулювання. Як датчики температури застосовуються термоелектричні перетворювачі (термопари) типу ХК(L), ХА(K), РК(J). Будь-який із дискретних входів контролера, будь-який вихід, вихід кожного з чотирьох внутрішніх логічних суматорів можуть бути пов'язані програмно з будь-яким (одним або декількома) виходами чи входами суматорів. Кожен аналоговий вхід може бути пов'язаний із будь-яким (одним або декількома) виходами. Дискретні входи можуть виконувати функцію блокування роботи інших входів. Кожен із 12 виходів контролера має по два таймери – затримки включення та затримки вимикання та по два лічильники – сигналів включення та сигналів вимикання. Всі виходи функціонально та електрично рівноцінні. Виняток становлять лише останні 4 виходи (виходи "9", "A", "B" та "C"), які крім основних функцій можуть виконувати ще й функцію блокування входу. Вихідні комутуючі елементи (оптосимістори) можуть керувати ланцюгами змінного струму, причому включення та вимкнення навантаження відбувається в моменти, коли фазна напруга дорівнює нулю. Можливе постачання контролерів з релейними чи транзисторними виходами. Виходи об'єднані в групи по чотири, що дозволяє комутувати ланцюги з різною напругою. Вхідні та вихідні ланцюги гальванічно не пов'язані між собою.
